由高层次,struts2是一个上拉型mvc(mvc2)框架。在struts2的模型 - 视图 - 控制器模式,实现以下五个核心部件:
actions
interceptors
value stack / ognl
results / result types
view technologies
struts 2 从传统的mvc框架操作需要的模型,而不是在控制器角色略有不同,虽然有一些重叠。

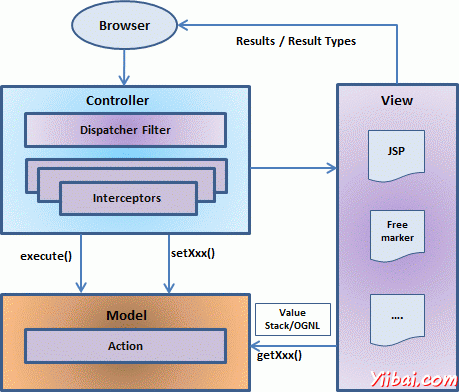

上面的图描绘struts2的高层体系结构模型,视图和控制器。控制器实现一个struts2的调度servlet过滤器,以及拦截,模型是实施行动和结果类型和结果的组合视图。值栈和ognl提供的共同点,其他组件之间的连接和集成。
除了从上面的成分,会有很多的信息,涉及到配置。配置web应用程序,以及配置的动作,拦截器,结果等。
这是mvc模式 struts2的体系结构概述。我们将在后续章节中更详细通过每个组件的介绍。
根据上述双字母组合,可以在struts 2解释用户的请求生命周期,如下所示:
用户发送请求到服务器的某些资源的请求(即页面)。
filterdispatcher 查看请求,然后确定适当的动作。
配置的拦截功能,适用于如验证,文件上传等。
所选的动作会执行,以执行所请求的操作。
同样,配置的拦截器做任何后期处理,如果需要的话。
最后其结果由视图准备,并且将结果返回给用户。
